virtuvės šefas maisto ruošimo robotas maisto ruošimo mašina įjungtas pasipriešinimo variklis

Trumpas aprašymas:

800 W didelio greičio perjungiamas pasipriešinimo variklis ir vairuotojo 35 000 aps./min. greičio maišytuvo buitinės technikos variklis

1. Didelis sistemos efektyvumas: plačiame greičio reguliavimo diapazone bendras efektyvumas yra bent 10% didesnis nei kitų greičio reguliavimo sistemų, o aukštas efektyvumas yra akivaizdesnis esant mažam greičiui ir vardinei apkrovai.

2. Platus greičio reguliavimo diapazonas, ilgalaikis veikimas esant mažam greičiui: jis ilgą laiką gali veikti esant apkrovai nuo nulio iki didžiausio greičio, o variklio ir valdiklio temperatūros kilimas yra mažesnis nei vardinio apkrova.

3. Didelis paleidimo momentas, maža paleidimo srovė: kai paleidimo momentas pasiekia 150% vardinio sukimo momento, paleidimo srovė yra tik 30% vardinės srovės.


Produkto detalė

Produkto etiketės

Variklio parametrai

Darbinė įtampa DC300V
Nominali srovė 2,8±10%A
Didžiausia srovė 5.4A
Pradinė įtampa DC23V ~ 25V
vardinė galia 700±10%W
Įvertintas greitis 35000±10% aps./min
Tuščiosios eigos galia <100W
stulpų skaičius 2
sukimo momentas 0,2 NM
efektyvumas 80 %±10 %
komutacija Ašinis CW
triukšmo 96 dB MAX, < 30 cm
svorio 1,68 kg
guolis 2 rutuliniai guoliai
kontrolė Salės jutiklis
Diegti flanšinis tvirtinimas
500W ventiliatoriaus variklis3

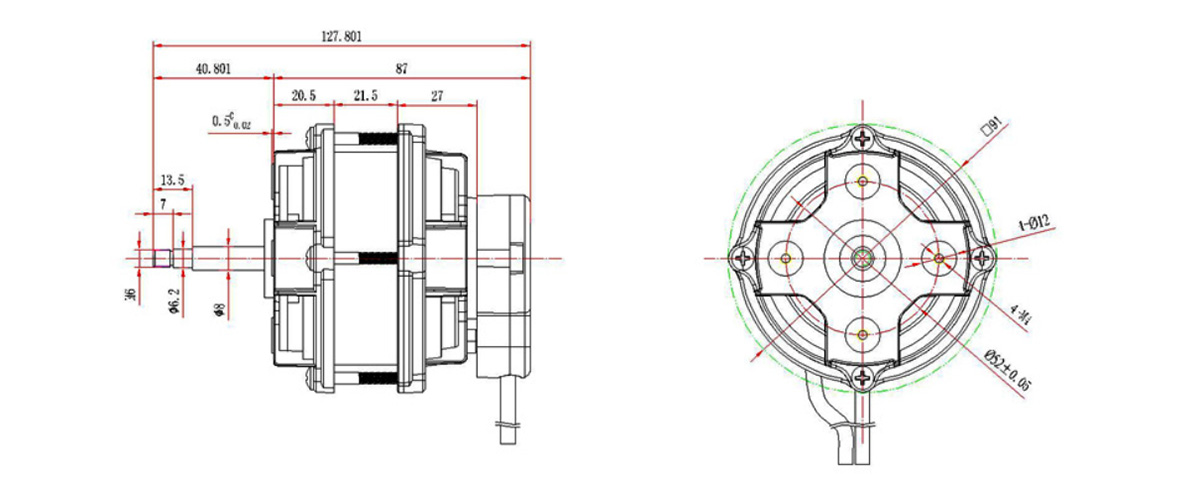

Variklio konstrukcija

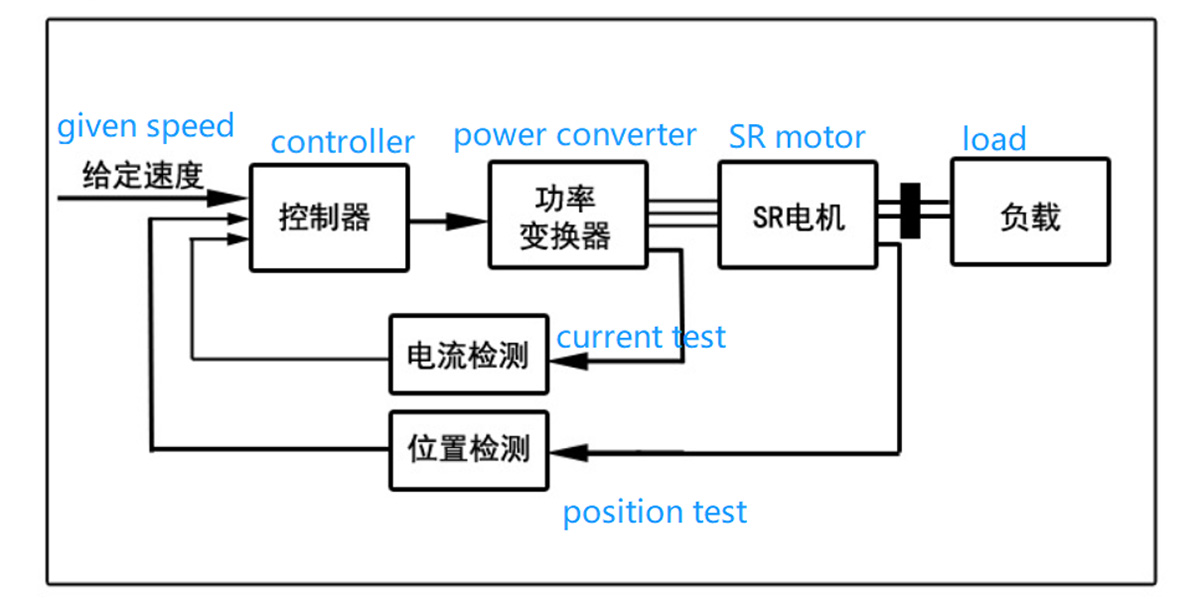

1. Perjungiamo pasipriešinimo variklio pavaros sistemos sudėtis
Perjungiamo pasipriešinimo variklio pavaros sistema (SRD) daugiausia sudaryta iš perjungiamo pasipriešinimo variklio, galios keitiklio, valdiklio ir detektoriaus.

500W ventiliatoriaus variklis4

2.Perjungiamas pasipriešinimo variklis
SR varikliai gali būti suprojektuoti į vienfazes, dvifazes, trifazes, keturių fazių ir daugiafazes struktūras su skirtingais fazių numeriais, taip pat yra vieno danties struktūra kiekviename poliui ir kelių dantų struktūra viename poliuje, ašinis oras tarpas, radialinis oro tarpas ir ašinis oro tarpas.Radialinė hibridinė oro tarpo konstrukcija, vidinis rotorius ir išorinė rotoriaus konstrukcija, SR varikliai, esantys žemiau trifazių, paprastai neturi savaiminio paleidimo galimybės.Didelis fazių skaičius yra naudingas siekiant sumažinti sukimo momento svyravimus, tačiau dėl to susidaro sudėtinga struktūra, daug pagrindinių perjungimo įrenginių ir padidėja sąnaudos.Šiuo metu plačiai naudojama dviejų fazių 6 / 4 polių struktūra ir keturių fazių 8 / 6 lygių struktūra.

500W ventiliatoriaus variklis5

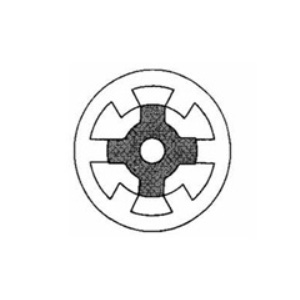

Įprastos struktūros 3 fazės
6/4 polių SR variklis

500W ventiliatoriaus variklis6

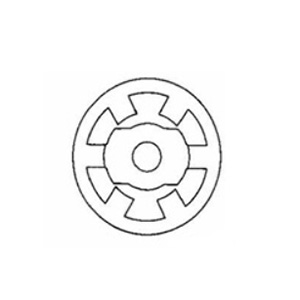

3 fazių 6/2
polinis SR variklis

500W ventiliatoriaus variklis7

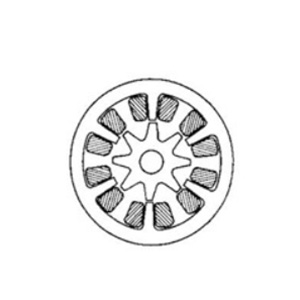

3 fazių 6/8
polinis SR variklis

500W ventiliatoriaus variklis8

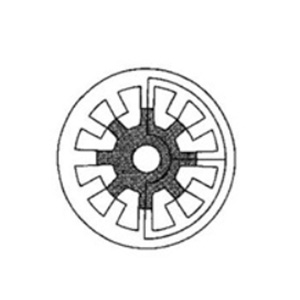

3 fazių 12/8
polinis SR variklis

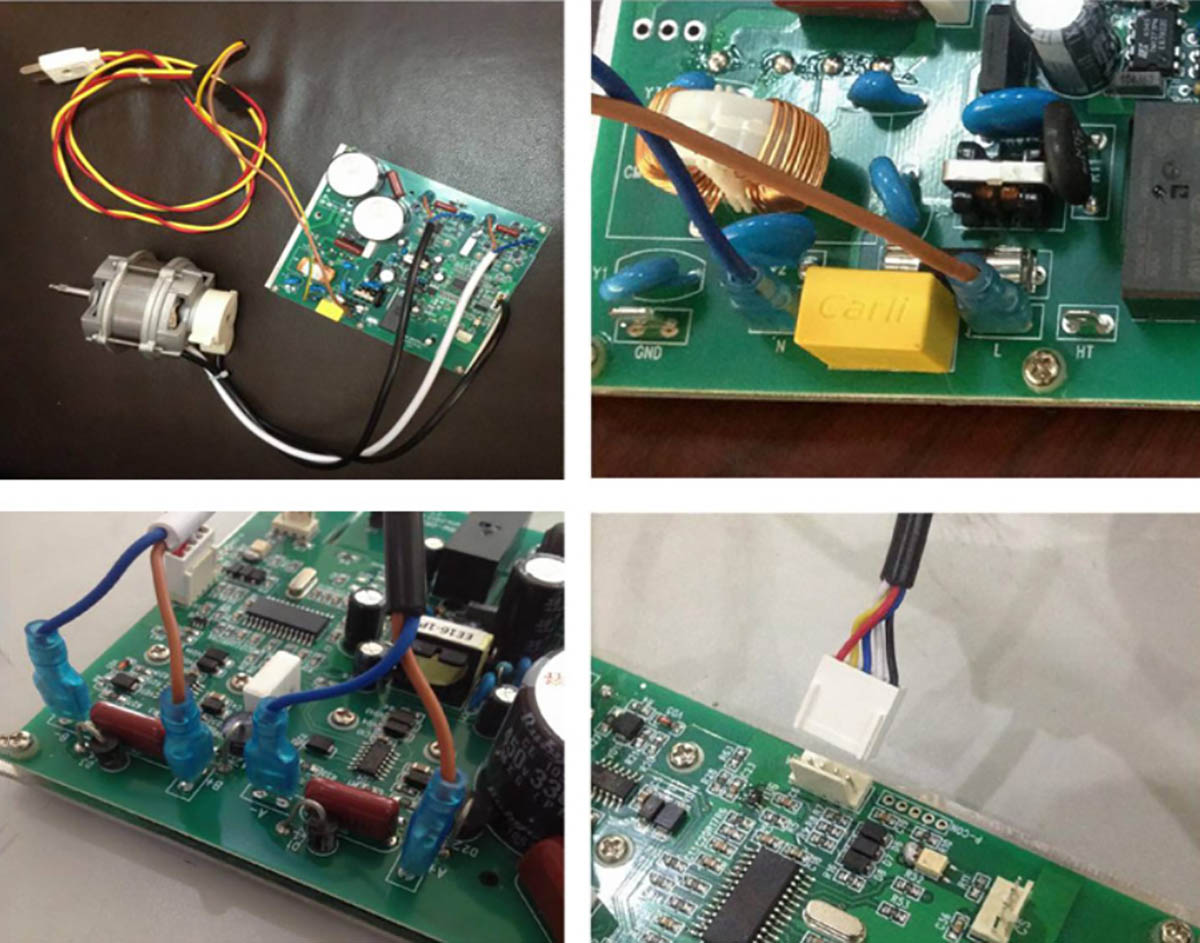

3. Variklio ir vairuotojo fizinė laidų schema

500W ventiliatoriaus variklis9

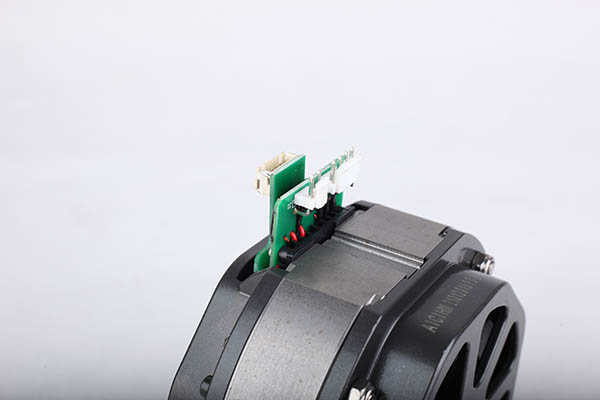

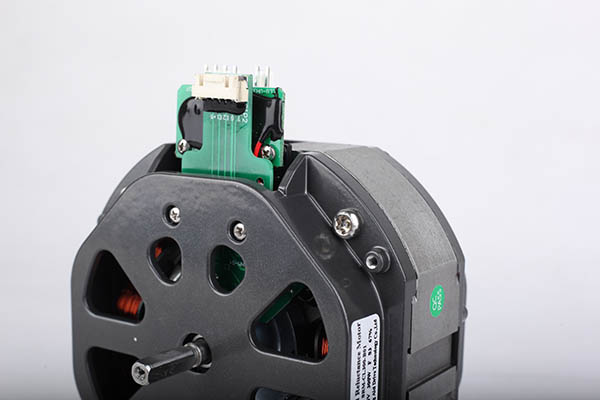

Produkto nuotrauka

500W ventiliatoriaus variklis11
500W ventiliatoriaus variklis 10

Variklio fazės laidai

Juoda (ruda /A+ mėlyna /A-), balta (ruda /A+ mėlyna /A-), vielos ilgis L=380 ± 50 mm
Salės laidų laidai:
Raudona ( +5 V ), juoda ( GND ), geltona ( SA ), mėlyna ( SB ), balta ( SC ), linijos ilgis L = linijos ilgis L = 380 ± 50 mm
Sandėliavimas: 5 ℃ ~ 40 ℃, drėgmė <90 %
Izoliacijos klasė: F
Ritė be įtrūkimų sukasi 3 minutes esant 130 % vardinės įtampos.
Darbo laikas: 2000 valandų įprastomis darbo sąlygomis.
Ašinis poslinkis turi būti mažesnis nei 0,02 mm, kai variklis veikia.

Variklio charakteristikos

1.Didelis sistemos efektyvumas: plačiame greičio reguliavimo diapazone bendras efektyvumas yra bent 10% didesnis nei kitų greičio reguliavimo sistemų, o didelis efektyvumas yra akivaizdesnis esant mažam greičiui ir vardinei apkrovai.
2.Platus greičio reguliavimo diapazonas, ilgalaikis veikimas mažu greičiu: Jis gali ilgą laiką veikti esant apkrovai nuo nulio iki didžiausio greičio, o variklio ir valdiklio temperatūros kilimas yra mažesnis nei vardinės apkrovos.
3.Didelis paleidimo momentas, maža paleidimo srovė: kai paleidimo momentas pasiekia 150% vardinio sukimo momento, paleidimo srovė sudaro tik 30% vardinės srovės.
4. Jis gali dažnai įsijungti ir sustoti, taip pat perjungti sukimąsi į priekį ir atgal: jis gali dažnai paleisti ir sustoti, taip pat dažnai perjungti sukimąsi į priekį ir atgal.Kai yra stabdymo blokas ir stabdymo galia atitinka laiko reikalavimą, start-stop ir pirmyn-atbulinės eigos perjungimas gali siekti daugiau nei 1000 kartų per valandą.
5. Didelis perkrovos pajėgumas: kai apkrova trumpą laiką yra daug didesnė už vardinę apkrovą, greitis sumažės, bus išlaikyta maksimali išėjimo galia ir nebus viršsrovių reiškinio.Kai apkrova grįžta į normalią, greitis grįžta į nustatytą greitį.
6.Mechaninis stiprumas ir patikimumas yra didesni nei kitų tipų variklių.Rotorius neturi nuolatinių magnetų ir gali turėti didesnį leistiną temperatūros kilimą.

Taikymas

Ventiliatorius ir virimo mašina
