SR variklis 110kw 30000 aps./min., skirtas didelės spartos ir didelės galios įrangai

Trumpas aprašymas:

Po daugiau nei 10 metų nuolatinio kūrimo ir tyrimų bei plėtros mūsų įmonė ir komanda tapo gerai žinoma pramonėje perjungiamąja variklių įmone ir sukūrė pilną didelės spartos SRD technologijos sistemą.


Produkto detalė

Produkto etiketės



微信截图_20220422140822



Varikliai yra didžiulė pramonė.Plėtojant naujai ekonomikai ir aukštųjų technologijų ekonomikai, sparčiai auga didelio našumo variklių paklausa.Tarp jų didelio greičio variklis, didesnis nei 10 kW, nuo 10 000 aps./min. iki 200 000 aps./min., yra dabartinės variklių technologijos viršūnė, plėtros kryptis, naudojamas įrangoje ir specialioje įrangoje, pavyzdžiui, turbokompresoriuje ir kitose karinėse bei civilinėse srityse.Techninė ir ekonominė vertė yra didelė.JAV, Vokietija, Japonija ir kitos plėtros.mano šalies didelės spartos ir didelės galios variklių technologija yra labai silpna.Tai taip pat yra viena iš priežasčių, kodėl mano šalies įrangos našumas atsilieka nuo šių šalių.

微信截图_20220422140852

Didelės spartos varikliai, ypač greitaeigiai ir didelės galios varikliai, yra sudėtinga techninė sistema, apimanti kelias disciplinas ir kelianti iššūkių.Yra šie techniniai sunkumai:

1. Guolių technologija.Mūsų įmonė naudoja magnetinių guolių technologiją.

2. Rotoriaus struktūra ir stiprumas.Didelio greičio variklio rotorius naudoja anglies pluošto lanko technologiją.

3. Rotoriaus dinamikos modeliavimas.

4. Valdymo sistema.Didelės spartos valdymo sistemos yra sudėtingesnės, ypač didelės spartos algoritmų ir elektroninių komponentų pasirinkimas.

5. Vibracijos ir triukšmo valdymo technologija.

6. Terminis apdorojimas ir aušinimo technologija.

7. Proceso ir surinkimo technologija.



Komutuojamas pasipriešinimo variklis (SRD) yra didelio greičio variklio pavaros sistema, pasižyminti labai geru našumu.Jame nenaudojamos retųjų žemių medžiagos, o jo didelės spartos charakteristikos atitinka visus dabartinius variklius.Tačiau jos technologija yra sudėtinga ir visame pasaulyje pripažinta sudėtinga.Labai išvystytas užsienyje.Kinijos įmonės kūrėsi 25 metus, tačiau iš tikrųjų neįvaldė savo pagrindinių technologijų.

Po daugiau nei 10 metų nuolatinio kūrimo ir tyrimų bei plėtros mūsų įmonė ir komanda tapo gerai žinoma pramonėje perjungiamąja variklių įmone ir sukūrė pilną didelės spartos SRD technologijos sistemą.Sukurtas srovės masyvo tiesioginio sukimo momento valdymo algoritmas, energijos taupymo algoritmas kintamos apkrovos ir kintamo greičio sąlygomis, didelio induktyvumo perjungiamo pasipriešinimo variklio nutildymo valdymo strategija, kelių parametrų adaptyvaus reguliavimo valdymo algoritmas, didelio tikslumo dinaminio matematinio modeliavimo technologija ir kiti pasauliniai pažangūs valdikliai.Sistemos ir elektromagnetinės skaičiavimo technologijos.Tuo pačiu metu įmonė sukūrė greitųjų SRD 50 000 aps./min techninę sistemą.

微信截图_20220422140907

Bandomas mūsų įmonės 30 000 aps./min. 110 kW perjungiamas pasipriešinimo variklis ir didelės spartos pagrindinė valdymo sistema, naudojanti magnetinius pakabos guolius

thumb_5d6a15a94eb37

Tai yra 110 kW galios 30 000 aps./min perjungiamo pasipriešinimo variklio elektromagnetinis skaičiavimas ir modeliavimas

thumb_5d6a157d135f4

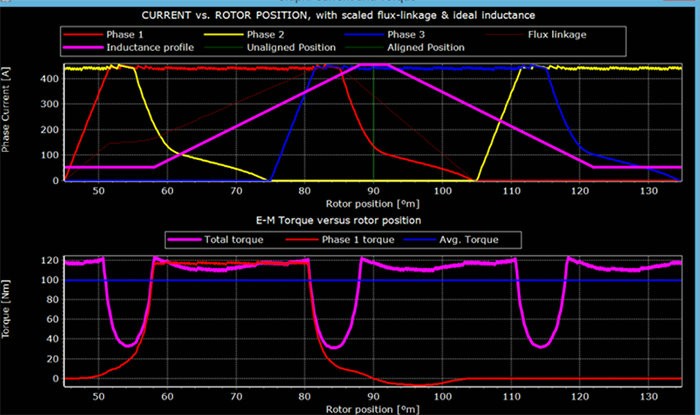

Tai yra 110 kW galios 30 000 aps./min perjungiamo pasipriešinimo variklio elektromagnetinis skaičiavimas ir modeliavimas

thumb_5d6a165779eaa

3. Didelio greičio santykio greičio reguliavimas, tiesioginės pavaros perjungiamų varžų variklių gaminių serijos išplėtimas [nepriklausomas, bendradarbiaujantis]

Pagrindinis išplėtimo diapazonas:



techninis padalinys Galios diapazonas Tikslinė rinka Vystymo metodai
25 000 aps./min vidinė tiesioginė pavara Per 5kw mažas prietaisas nepriklausomas
Vieno greičio santykis 8000 aps./min Per 100kw mašinos, transporto priemonės ir kt. bendradarbiauti
Vieno greičio santykis 15000 aps./min Per 150kw bendradarbiauti







Tuo pačiu metu mūsų įmonė dalyvavo Nacionaliniame Kinijos gamtos mokslų fondo tarptautinio bendradarbiavimo projekte NSFC-DFG (Kinijos ir Vokietijos): 25 000 RPM greitaeigių amorfinių lydinių perjungiamų reluktanto variklių technologijos ir elektrinių transporto priemonių industrializacijos tyrimai (78-5171101324) .Esame dalyvaujantis padalinys, kuriam patikėjo pagrindinis Harbino technologijos instituto padalinys, atsakingas už didelės spartos valdiklių sistemos kūrimą.

Didelės spartos perjungiamo pasipriešinimo variklio projektas, kuriame naudojamos geležies pagrindu pagamintos amorfinės lydinio medžiagos, ir bendradarbiauja su Tsinghua universitetu.

1. Didelės spartos perjungiamų pasipriešinimo variklių technologija ir produktų kūrimas

techninis padalinys  Galios diapazonas MTEP tikslinė rinka Vystymo metodai Pastaba
  1. 1.13000 aps./min.,

Aukštas 25000 aps./min lygis

5kw-150kw * Instrumentai, bandymo įranga

* Didelės spartos naujos energijos transporto priemonės

Bendradarbiavimas Tik technologijų platforma, o ne produktas
2. 40 000 aps./min. Per 3kw Buitinė technika ir kitos civilinės sritys baigti savarankiškai Technologijos, produktų, rinkos sinchronizavimas
3. 30 000 aps./min. Per 200kw Didelė pramoninė įranga Bendradarbiavimas Technologijos, produktų, rinkos sinchronizavimas
4. Kiti išvestiniai modeliai Pagal rinką atsitiktinis patvirtinimas



Mažos galios variklių didelis greitis (per 3kw) ir didelis vidutinės ir didelės galios variklių greitis (5kw-200kw) vykdomi vienu metu.Greitis nustatytas 40 000 aps./min.Pagrindinės taikymo sritys yra šios:

 Didelės spartos buitinė technika (mažos galios)

 Molekuliniai siurbliai (išcentriniai siurbliai) ir kita siurblių išcentrinė įranga (mažos ir vidutinės galios), kuriai reikalingas didelis greitis

 Medicinos ir kitų sričių prietaisai ir bandymų įranga (mažos ir vidutinės galios)

 Didelio masto pramoninė įranga, kuriai reikalingas didelis greitis (50kw-200kw vidutinės ir didelės galios)

 Naujos energijos transporto priemonės (30kw-150kw vidutinės ir didelės galios)

Sritys, kuriose reikia greitaeigių variklių, daugiausia skirtos greito šaldymo centrifugoms, pramoniniams greitaeigiams išcentriniams separatoriams, laboratoriniams dispersijoms, vakuuminiams slėgio matuokliams, atliekinės šilumos energijos gamybai (didelio greičio perjungtam pasipriešinimo paleidimui, energijos gamybos integruotam įrenginiui), molekuliniams siurbliams. , dideli greitaeigiai pūstuvai, dideli greitaeigiai šaldymo kompresoriai ir kt.

2. Didelės galios SRM pavaros sistemos, skirtos darbo mechanizmams, serijinis išplėtimas [nepriklausomas, bendradarbiaujantis]

pagrindinis pratęsimas

Įtampa

galia

Sukimosi greitis struktūra
380V lygis Per 350 kW 500 aps./min. –Bet koks 10 000 aps./min



 Pagal faktines
600V lygis Per 800kw
1000V lygis Per 1000kw



Naudokite didelio greičio ir didelės galios variklių scenarijus:

微信截图_20220422141006

Pūstuvo atliekų šilumos generatorius



5d6a14fede6b9

Karinė įranga (viskas viename starteris ir generatorius)

微信截图_20220422141643

Šaldymo kompresorius ir kt.



5d6a14fedf2c3
