Elektrinis šakinio krautuvo variklis kintamosios srovės asinchroninis variklis vaikščiojimo variklis kėlimo variklis 5 kW variklis Teminis vaizdas

Elektrinis šakinio krautuvo variklis kintamosios srovės asinchroninis variklis pėsčiųjų variklis kėlimo variklis 5kw variklis

Trumpas aprašymas:

Pakuotės svoris: 35,0 kg
Vieneto svoris: 35,0 kg
Gaminio tūrio dydis: 41,0 cm * 30,0 cm * 30,0 cm

Šis variklis yra derantis variklis šakinių krautuvų gamintojams, trifazis kintamosios srovės asinchroninis variklis, dviejų tipų komplektas 5kw ir 6,5kw, tinka 1,5t 2t elektriniam krautuvui, naudojamas kėlimui ir vaikščiojimui, esant poreikiui, galite nusipirkti pilną rinkinys.

Siųskite mums el

Produkto detalė

Produkto etiketės

Kilmė	Zibo miestas, Kinija	Izoliacija	H	Apsaugos lygis	IP56
Pritaikyti	priimtina	Efektyvumas	Ty 3	Prekės ženklas	Xinda variklis
Variklio tipas	Trifazis asinchroninis variklis	Modelio Nr.	XQY5-72-H9-B	Vardinė galia	5 (kW)
Įvertintas t.	48/60V/72V (V)	Įvertintas greitis	3000 (rpm)	Taikymas	lengvieji automobiliai, sunkvežimiai, furgonai, šakiniai krautuvai

Produkto parametras

Garantija	3 mėnesiai - 1 metai
Kilmės vieta	Šandongas, Kinija
Markės pavadinimas	Xinda variklis
Modelio numeris	XQY5-72-H9-B
Tipas	Asinchroninis variklis
Fazė	Trifazis
Apsaugos funkcija	Atsparus lašėjimui
AC įtampa	72V
Efektyvumas	Ty 3
vardinė galia	5 kW
Didžiausia galia	12,5 kW
Nominali įtampa	72V
Nominalus sukimo momentas (Nm)	15.9
Įvertintas greitis	3000 aps./min
Didžiausias greitis	6000 aps./min
Veikianti sistema	S2:60
Izoliacijos klasė	H
Apsaugos lygis	IP56
tiekimo galimybė	40 000 rinkinių / rinkinių per mėnesį

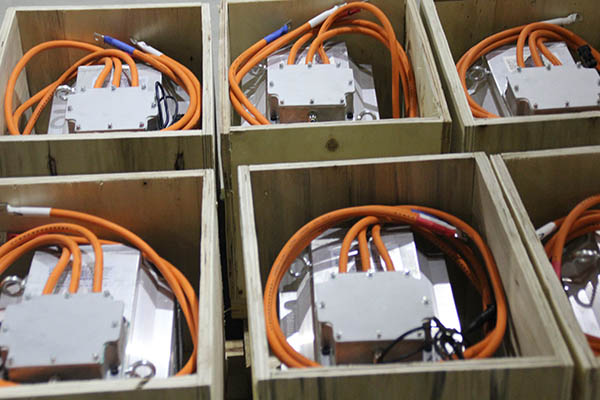

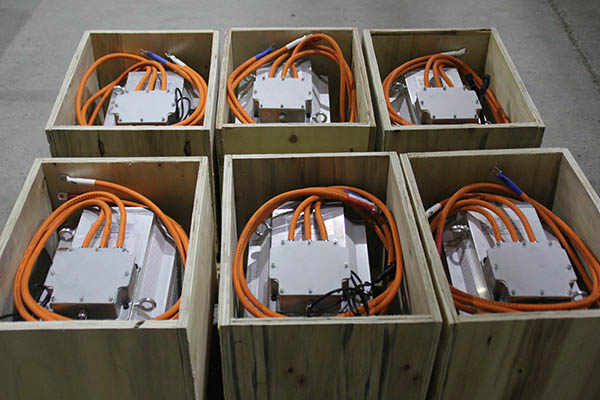

Pakuotės detalės	Kartoninė arba medinė dėžutė
Uostas	Čingdao arba pagal poreikį

Mūsų įmonės kintamosios srovės variklio privalumai

1.Subalansuotas ir patikimas.Jis yra sujungtas su evoliucinio veleno varomąja ašimi, kad būtų užtikrinta patikima transporto priemonės saugumo garantija.
2. Laipiojimo sugebėjimas.Didelis paleidimo momentas, didesnis greičio derinimo diapazonas ir didesnis didžiausias greitis, didesnė perkrovos galia, todėl elektromobiliams bus suteikta didelė galia, kad atitiktų kopimo poreikius.
3. Ilgas atstumas vienu įkrovimu.Didesnis variklio efektyvumas, užtikrinantis efektyvumą.
4.Galimybė išvengti slydimo.Kai Golf yra ant šlaito, kintamosios srovės variklis neleidžia jam paslysti.
5.Galimybė prisitaikyti prie skirtingų kelio sąlygų, įgalinant regeneracinį stabdymą.
6. Patvarus ir lengvai prižiūrimas.

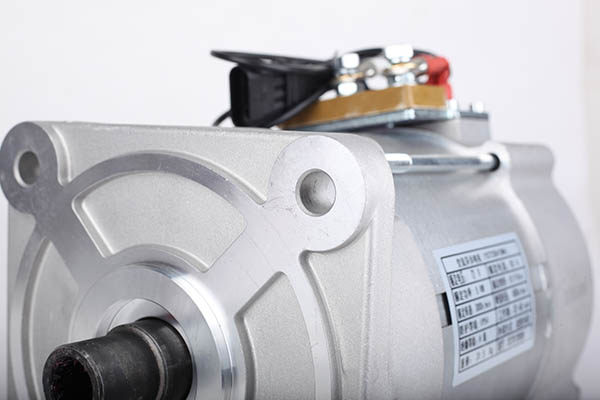

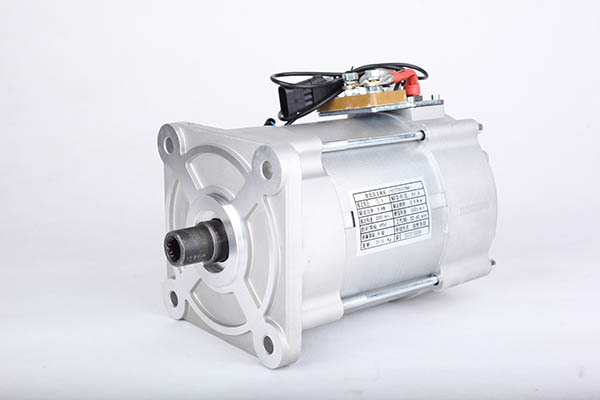

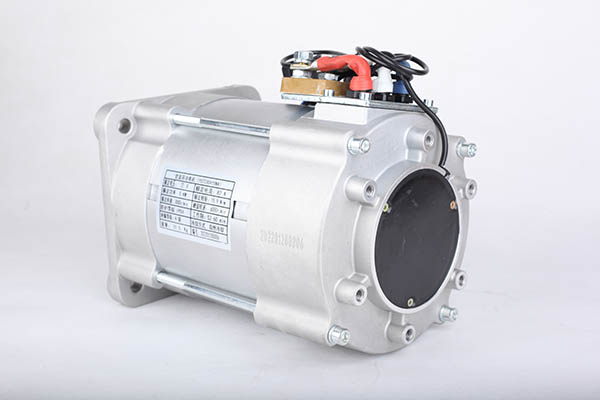

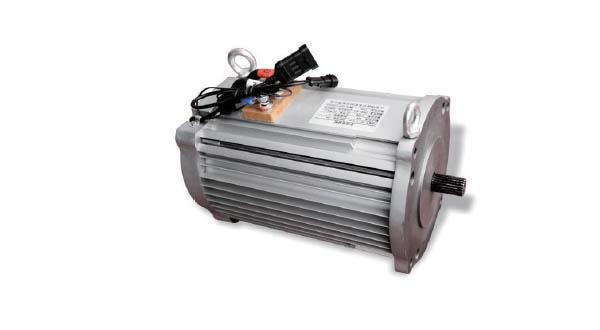

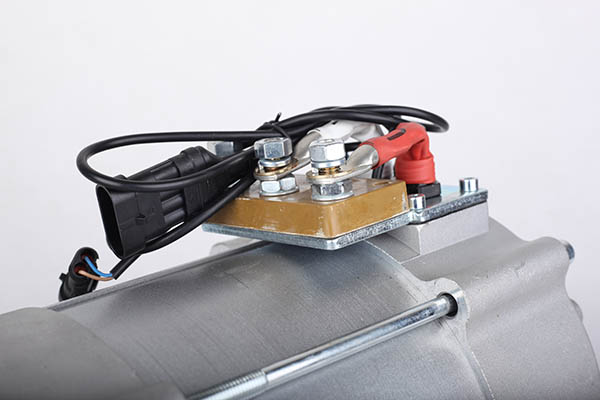

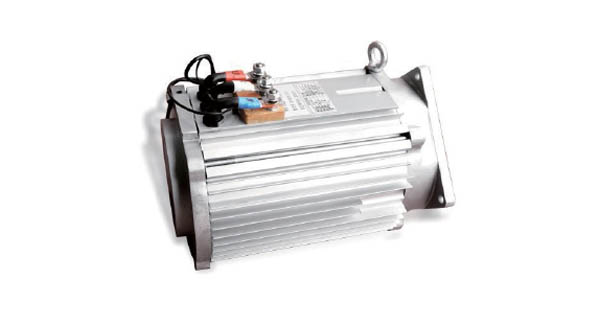

Produkto nuotrauka

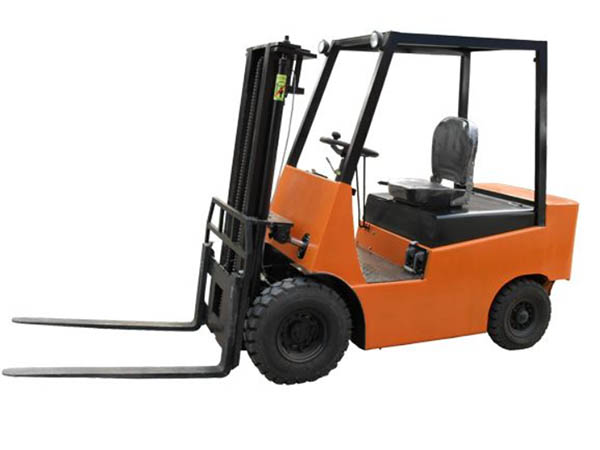

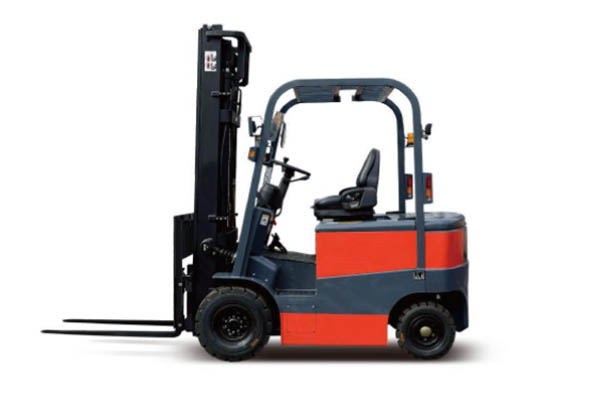

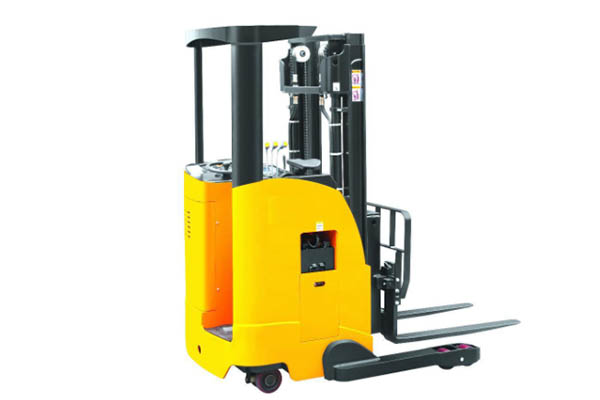

Tinkama transporto priemonė: šakinis krautuvas

DPD ACAM(AC ASYNCHRONOUS) variklių serijos specifikacijų lapas
Nominali galia (KW)	3	4	5	6	7.5	10	13	15	15	20	25	30
Akumuliatoriaus įtampa (VDC)	48/60/72	48/60/72	48/60/72	72	72/96	72/96	72/96	108	96/144	96/144	312	96/144
Didžiausia galia (KW)	7.5	10	12.5	15	18.7	25	32.5	31	28	40	45	60
Nominali srovė (A)	78/59/52	98/78/65	123/98/82	98	118/89	154/116	200/150	154	174/116	231/154	92	347/231
Vardinis sukimo momentas (NM)	19/19.5	25,5/12,74	31,8/26,5/15,9	15.9	23.9	53	41.4	65.1	47,8/39,8	63.7	57.4	95.5
Didžiausias sukimo momentas (NM)	66,5/38	89,3/51	95,4/78,5/71,5	63.7	95.2	159	144,9	106.3	130/150	223	160	334.2
Vardinis greitis (RPM)	1500/3000	1500/3000	1500/1800/3000	3600	3000	1800 m	3000	2200	3000/3600	3000	4160	3000
Didžiausias greitis (RPM)	4500/6000	4500/6000	4500/6000	6000		5400	6000	7500	6000		6800	6000
Veikianti Sistema	S2: 60 min	S2: 60 min	S2: 60 min	S2: 60 min	S2: 60 min	S2: 60 min	S2: 60 min	S9	S9	S9	S9	S9
Izoliacijos lygis	H	H	H	H	H	H	H	H	H	H	H	H
Aušinimo būdas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	natūralus aušinimas	vandens aušinimas
Efektyvumas (100 % APRODA)	85	85	85	85	88	90	90	90	90	90	90	90
Apsaugos lygis	IP54	IP54	IP54	IP54	IP54	IP54	IP67	IP68	IP69	IP70	IP71	IP72
Taikymas	mažo greičio keleivinė/logistinė transporto priemonė							greitasis keleivinis / logistinis / visureigis				mikroautobusas logistinė transporto priemonė

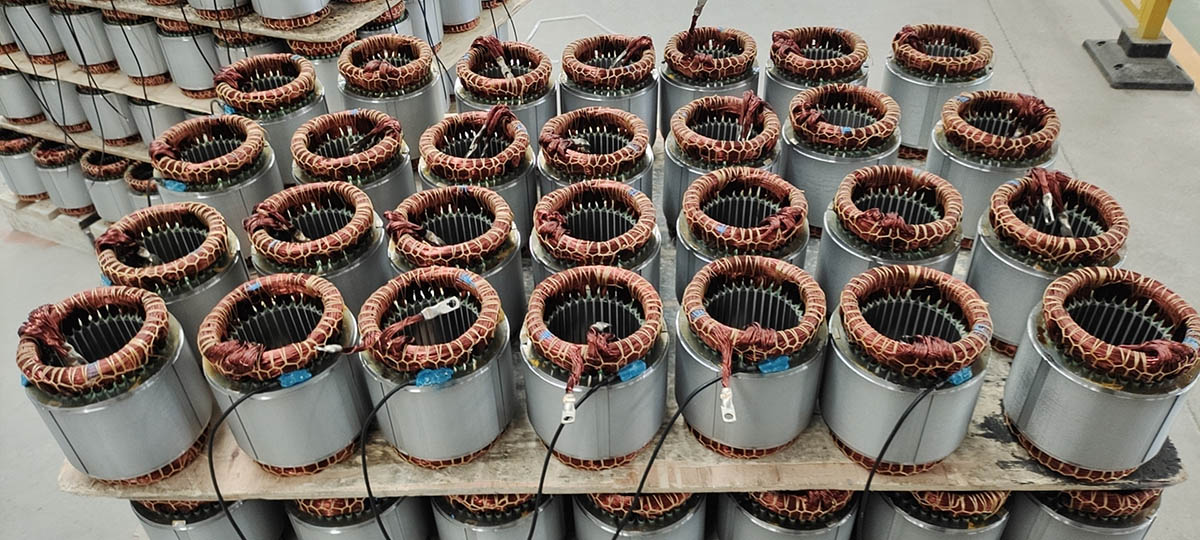

Tikras vario šerdis yra patikimumo raktas

Naudojimo instrukcijos

1. Vartotojas turi laikytis šios instrukcijos reikalavimų.
2. Variklis turi būti laikomas vėdinamoje, sausoje ir švarioje aplinkoje.Jei laikymo laikas yra per ilgas (šeši mėnesiai), būtina patikrinti, ar guolių tepalas nėra sausas.Įprasta bandomosios apvijos izoliacijos varžos vertė neturi būti mažesnė nei 5MΩ, priešingu atveju ji turi būti džiovinama orkaitėje 80 ± 10 ℃ temperatūroje.
3. Beguolio variklio veleno ilgintuvo gale jį reikia sureguliuoti po montavimo, kad būtų patikrinta, ar rotorius yra lankstus ir ar nėra trinties reiškinio.
4.Patikrinkite, ar variklio prijungimo laidas yra teisingas ir patikimas.
5. Patikrinkite, ar komutatoriaus paviršius yra riebus ir šepečiai turi laisvai slysti šepečių dėžėje.
6.Serijinis variklis neturėtų būti įjungtas ir veikti be apkrovos.Jei vartotojas turi važiuoti tuščiąja eiga, įtampa turi būti reguliuojama 15 % vardinės įtampos.
7. Aušinimo ore neturi būti korozinių dujų.

Naudokite aplinką

1.Aukštis neviršija 1200 metrų.
2.Aplinkos temperatūra yra nuo -25 ℃ iki 40 ℃.
3.Santykinei oro drėgmei pasiekus 100 %, variklio paviršiuje susidarys kondensatas.
4.Variklis skirstomas į visiškai uždarą ir atvirą.Visiškai uždaras gali užkirsti kelią pašalinių medžiagų, dulkių ir vandens patekimui, o atviras tipas gali būti patogiau prižiūrėti komutatorių ir pakeisti šepetį.
5.Didžiausia leistina variklio srovė trumpalaikei perkrovai yra 3 kartus didesnė už vardinę vertę.Šiuo metu perkrovos sukimo momentas yra 4,5 karto didesnis už vardinį sukimo momentą, o laikas neturi viršyti 1 minutės.

Taikoma plačiame diapazone

Xinda variklių gaminiai plačiai naudojami pastatų automatizavimo, saugumo stebėjimo, lazerinės įrangos, tekstilės įrangos, staklių įrangos, medicinos įrangos, logistikos automatizavimo ir naujose energetikos bei kitose srityse.

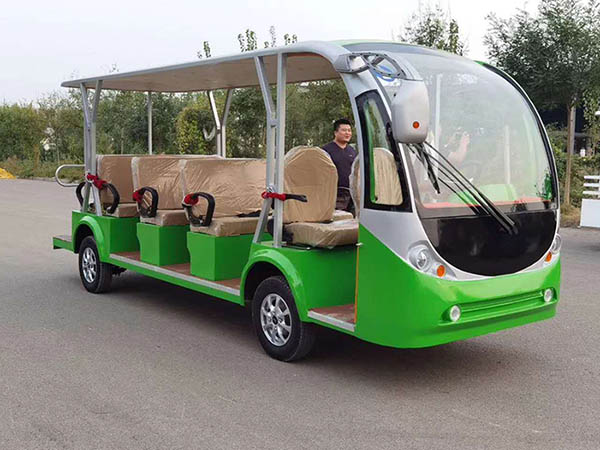

Taikomos transporto priemonės

Xinda Motor tinka įvairių tipų transporto priemonėms: pažintiniams automobiliams, autobusams, policijos automobiliams, keturračiams automobiliams, golfo vežimėliams, triračiams motociklams, šakiniams krautuvams, aplinkosaugos patruliniams automobiliams.

Dažni variklių gedimai ir sprendimai

a) Variklis negali būti užvestas
1. Trūksta maitinimo fazės arba maitinimo įtampa per žema.Sprendimas: patikrinkite, ar nėra statoriaus apvijos atjungimo, tada patikrinkite maitinimo įtampą.
2. Sugedęs arba išlituotas rotorius.Variklį galima užvesti be apkrovos, bet negalima užvesti esant neigiamai apkrovai.Sprendimas: patikrinkite, ar rotorius neturi defektų, pvz., nulūžusių strypų ar įtrūkimų, naudodami sulaužytą rotoriaus strypo testerį.
3. Variklis perkrautas arba transmisija užstrigo.Sprendimas: pasirinkite didesnės talpos variklį, kad pašalintumėte mechaninio sukimosi mechanizmo gedimą.

b) Trifazė variklio srovė yra nesubalansuota
1. Trifazis maitinimo įtampa yra nesubalansuota.Sprendimas: išmatuokite maitinimo įtampą voltmetru.
2.Kai kurios ritės statoriaus apvijoje yra trumpai sujungtos.Sprendimas: išmatuokite trifazę srovę ampermetru arba išardykite variklį, kad patikrintumėte perkaitusią ritę rankiniu būdu.

c) Variklio guolių perkaitimas
1.Guolis pažeistas.Sprendimas: pakeiskite guolius naujais.
2. Guolis yra per įtemptas arba per laisvas su velenu arba galo dangteliu.Sprendimas: suremontuokite veleną arba galinį dangtelį, kad jis būtų pritvirtintas prie guolio.
3.Per daug riebalų, per mažai arba per nešvaru, yra smėlio ir dulkių pašalinių daiktų.Sprendimas: Išvalykite guolius ir užpildykite švariu tepalu.
4. Variklio montavimas nėra koncentrinis.Sprendimas: sureguliuokite variklio instaliacijos koaksialinę būklę.
