PX serijos miniatiūrinis srovės reduktoriaus variklis Teminis vaizdas

PX serijos miniatiūrinis srovės reduktorius

Trumpas aprašymas:

Produkto detalė

Produkto etiketės

Apžvalga

J-SZ(ZYT)-PX serijos miniatiūriniai nuolatinės srovės varikliai yra atitinkamai sudaryti iš SZ(ZYT) serijos nuolatinės srovės variklių ir PX tipo įprastų tikslių planetinių reduktorių ir aprūpinti maitinimo šaltiniu, kuris gali realizuoti bepakopį greičio reguliavimą.Platus reguliavimo diapazonas, mažas dydis, lengvas svoris, didelis efektyvumas, kompaktiška struktūra, didelis išėjimo sukimo momentas, plačiai naudojamas pavarose, kurioms reikalingas mažas greitis, didelis sukimo momentas ir bepakopis greičio reguliavimas.Begalinis greitis.
PX serijos planetinės pavaros reduktorius gali būti tiesiogiai prijungtas prie kintamosios srovės variklių, žingsninių variklių ir kitų variklių.
PX serija taip pat gali būti tiesiogiai prijungta prie sliekinės pavaros reduktoriaus ir cikloidinio rato reduktoriaus, kad būtų suformuoti reduktoriai su skirtingais greičio santykiais arba dideliais greičio santykiais.

Reduktoriaus modelio instrukcija

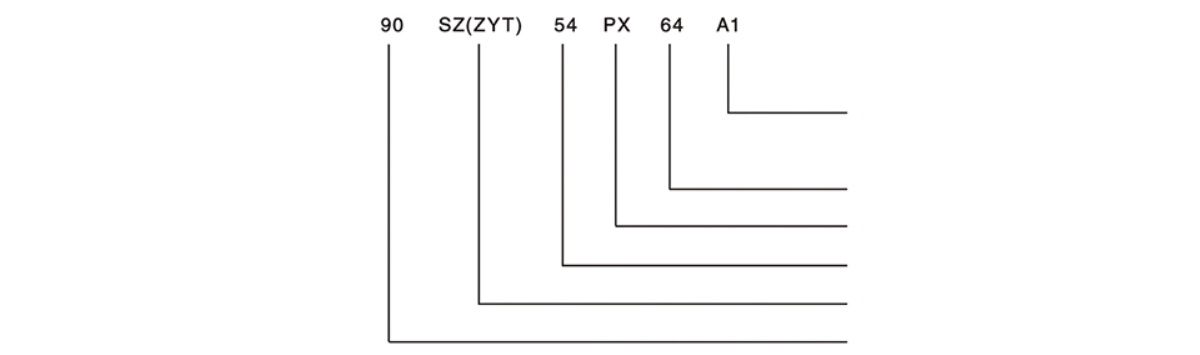

Variklio modelis

A1 - montavimo forma: A1 yra kojelės montavimas, A3 yra flanšo montavimas, B5 yra apvalus flanšo montavimas
64 -Sumažinimo santykis: 1:64
PX – paprastas tikslus planetinis reduktorius
54 - Variklio veikimo parametro kodas
SZ(ZYT) – nuolatinės srovės servo variklis (nuolatinis magnetinis nuolatinės srovės variklis)
90 – variklio pagrindo numeris: nurodo išorinį 90 mm skersmenį

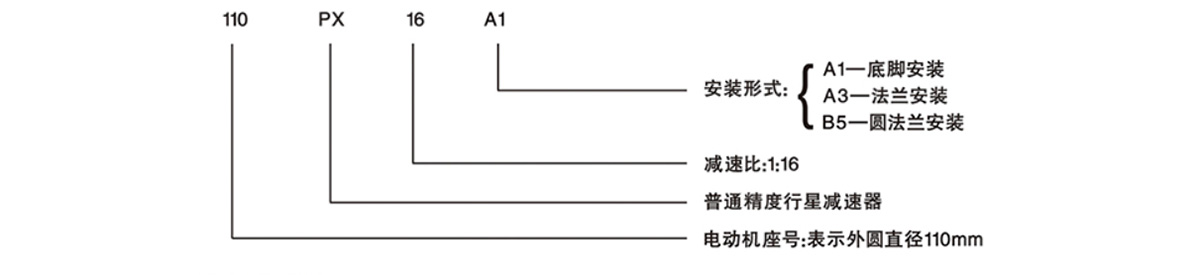

Reduktoriaus modelis

A1 - montavimo forma: A1 yra kojelės montavimas, A3 yra flanšo montavimas, B5 yra apvalus flanšo montavimas
16 – Sumažinimo koeficientas: 1:64
PX – paprastas tikslus planetinis reduktorius
110 – variklio pagrindo numeris: nurodo išorinį 90 mm skersmenį

Elektros variklio techniniai duomenys

Greitis (r/min)	Sukimo momentas (mN.m)	Modelis	Galia	Vardinis greitis (aps./min.)	Diegti	Nominali įtampa		Sumažinti santykį	Pastabos
750	260	55 ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187,5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660 m							36
14	7180							216
750	450	70ZYT01	50	30 000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187,5	1270 m	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187,5	1780 m	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

PS serijos bendras greičio santykis
1 lygis: 4, 6
Antrinis: 16, 24, 36
3 lygis: 64 , 96 , 144 , 216
4 lygis: 256\384\576\864\1296

90PX serijos nestandartinis greičio santykis
1 lygis: 3
2 lygis: 9, 12, 18
3 lygis: 27 , 48 , 54 , 72 , 108
4 lygis: 81 , 162 , 192 , 288 , 324 , 432 , 648

110PX serijos nestandartinis greičio santykis
1 lygis: 5
2 lygis: 20, 25, 30
3 lygis: 80 , 100 , 120 , 125 , 150 , 180
4 lygis: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

Galima suprojektuoti nestandartinius reduktorius, tokius kaip specialus greičio santykis, greitis, montavimo dydis ir kt

Pasirinkimo pavyzdys
Vartotojas gali teisingai pasirinkti reduktoriaus galią ir modelį pagal faktinę darbo sistemą ir apkrovos pobūdį, vadovaudamasis toliau pateikta informacija.
1.Pagal apkrovos sukimo momentą ir reduktoriaus išėjimo greitį reikiamą galią galima apskaičiuoti pagal šią formulę: P=T n/kh
Formulėje: P- išėjimo galia WT - apkrovos sukimo momentas Nm, pasirinkite n- išėjimo greitį r/min pagal techninių duomenų lapą
K- apkrovos konstanta 9560 η - perdavimo efektyvumas, pasirinktas iš šios lentelės

Perdavimo koeficientas

Perdavimo koeficientas (i)	4 straipsnio 6 dalis	16(36)	64(216)	256 (1296)
η	0,76	0,72	0,68	0,65

2.Galima pasirinkti variklio reguliatorių, kad būtų galima bepakopį reduktoriaus greičio keitimą iš O į vardinį greitį.
3. Atsižvelgiant į faktinę darbo sistemą ir apkrovos pobūdį, aptarnavimo koeficientą galima pasirinkti atsižvelgiant į aptarnavimo koeficientų lentelę.Po apskaičiavimo galima nustatyti reikiamą reduktoriaus galią ir pagal reikiamą išėjimo greitį pasirinkti reduktoriaus modelį, remiantis techninių duomenų lentele.

Darbo rodyklės lapas

Kasdienis darbo laikas	Apkrovos lygis
	Vidutinis pastovus	Vidutinio gyvybingumo	Stiprus poveikis
12	1	1.25	1.75
24	1.25	1.50	2

Pavyzdžiui: jei apkrova tolygi ir stabili, reikalinga variklio vardinė galia 40W, vardinė įtampa 110V, išėjimo greičio santykis 4, o darbo laikas per dieną 12h, tada pasirenkama 40W.Jei apkrovos pobūdis yra vidutinė vibracija:
Tada.Norėdami pasirinkti aptarnavimo seriją kaip 1,25, žr. aptarnavimo koeficientų lentelę.Reikalinga galia W=40W*1,25=50W
b.Patikrinkite neprivalomo J70SZ54P*4 techninių duomenų lapą

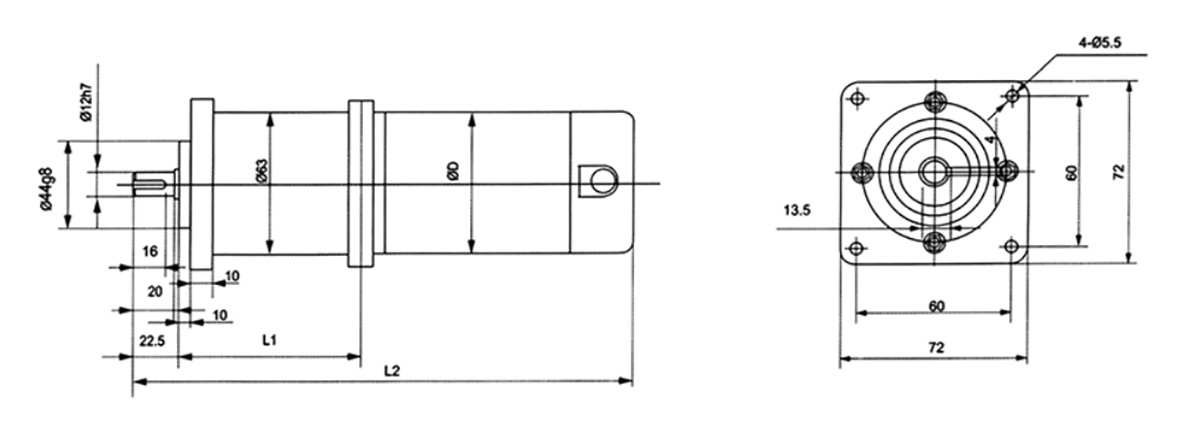

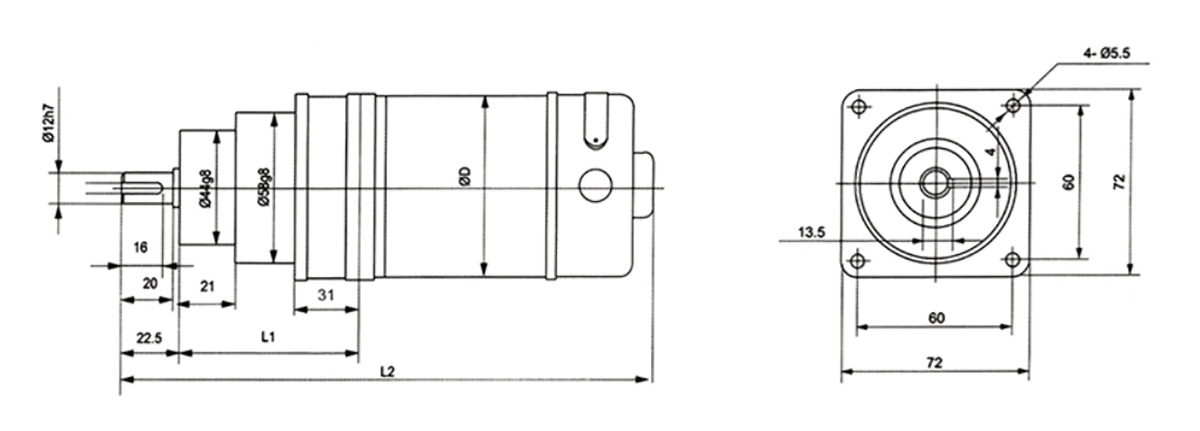

70PX priekinis flanšas
